Comment prolonger la durée de vie des composants caoutchouc-métal et des disques de frein tout en réduisant les coûts de maintenance

Stratégies pour optimiser les performances des composants caoutchouc-métal et des disques de frein dans les applications industrielles les plus exigeantes

Dans de nombreuses installations industrielles, le véritable coût d’un composant ne réside pas dans son prix d’achat, mais dans les conséquences de sa défaillance. Les arrêts de production imprévus, les pertes de productivité, les interventions de maintenance et, dans certains cas, le non-respect des engagements envers les clients représentent un impact économique bien supérieur au coût d’un composant caoutchouc-métal ou d’un disque de frein. Une seule panne non planifiée peut ainsi générer des coûts largement supérieurs à la valeur de la pièce qui en est à l’origine.

La durée de vie d’un composant ne se détermine pas uniquement au moment de sa fabrication. Elle commence bien en amont, dès les phases d’ingénierie, de sélection des matériaux et d’analyse des conditions réelles de fonctionnement.

Les composants antivibratoires caoutchouc-métal et les disques de frein industriels jouent un rôle essentiel dans la réduction des vibrations, l’absorption des charges dynamiques et la garantie d’un fonctionnement précis et fiable dans des environnements soumis à des contraintes particulièrement sévères.

Toutefois, une exposition permanente aux sollicitations mécaniques, aux températures extrêmes, aux agents chimiques ou à des cycles de charge répétés peut accélérer leur vieillissement si ces composants ne sont pas correctement conçus, dimensionnés et entretenus.

Dans la majorité des cas, les défaillances prématurées ne sont pas dues à des défauts de fabrication. Elles résultent d’un ensemble de facteurs qui doivent être pris en compte dès la phase de conception : le choix des matériaux, la géométrie du composant, les procédés de fabrication et les conditions réelles d’utilisation. Une sélection rigoureuse des matériaux, une conception optimisée et une fabrication spécialisée permettent de réduire les coûts d’exploitation, d’améliorer la sécurité et d’augmenter la disponibilité des équipements tout au long de leur durée de vie.

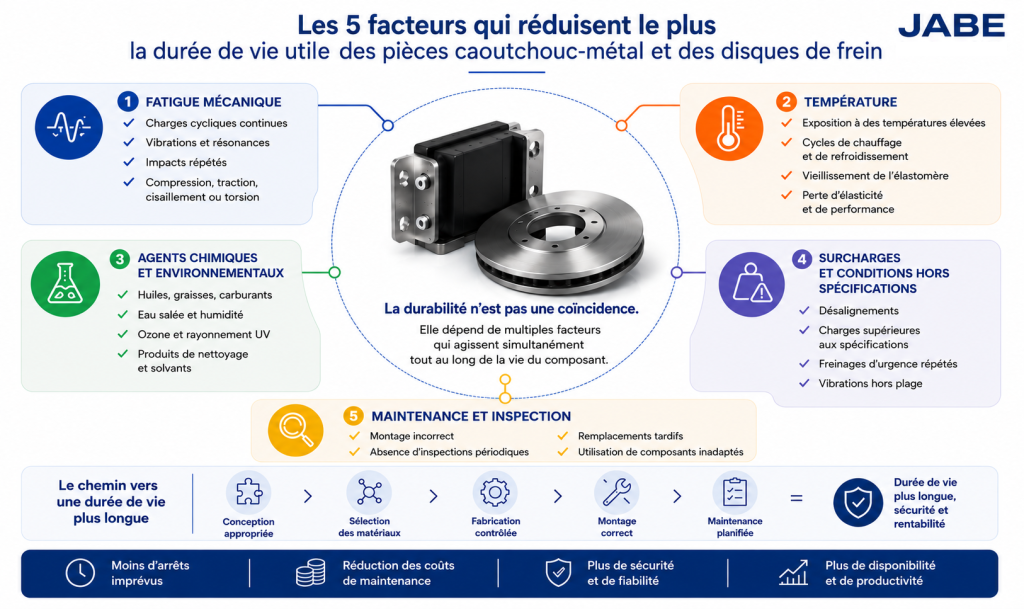

Pourquoi les composants caoutchouc-métal et les disques de frein se dégradent-ils ?

L’ingénierie et le développement jouent un rôle déterminant dès les premières étapes de la conception. La durabilité d’un composant ne dépend pas uniquement de la qualité des matériaux utilisés. Dans les applications industrielles les plus exigeantes, son vieillissement résulte de l’action simultanée de contraintes mécaniques, thermiques, chimiques et environnementales qui s’exercent pendant des milliers, voire des millions de cycles de fonctionnement.

Comprendre ces mécanismes de dégradation permet de sélectionner le composé élastomère le plus adapté, d’optimiser la conception du composant et de mettre en place des stratégies de maintenance plus efficaces afin de prolonger sa durée de vie.

Fatigue mécanique et sollicitations cycliques

Les composants caoutchouc-métal sont conçus pour absorber les vibrations, amortir les chocs et transmettre des efforts maîtrisés entre différents éléments de structure.

Dans les secteurs ferroviaire, du levage, de la défense ou des équipements industriels lourds, ils sont soumis en permanence à des efforts dynamiques de compression, de traction, de cisaillement ou de torsion. Au fil du temps, ces sollicitations répétées provoquent une fatigue progressive de l’élastomère.

Même lorsque les charges restent dans les limites prévues par la conception, la répétition des cycles modifie progressivement la structure moléculaire du caoutchouc, réduisant sa capacité à retrouver sa forme initiale après déformation. Des fissures peuvent alors apparaître, la rigidité du composant diminuer et, à terme, la liaison entre le caoutchouc et le métal peut se détériorer.

Une conception optimisée et une répartition homogène des contraintes sont donc essentielles pour maximiser la durée de vie du composant.

Vieillissement thermique

La température est l’un des paramètres qui influence le plus le comportement des élastomères ainsi que les performances des systèmes de freinage industriels.

Une exposition prolongée à des températures élevées accélère le vieillissement du caoutchouc en favorisant l’oxydation et la dégradation des chaînes polymériques. Le matériau devient progressivement plus rigide, perd de son élasticité et voit ses capacités d’amortissement diminuer de manière significative.

Les disques de frein industriels sont confrontés à une problématique différente mais tout aussi critique. Les cycles répétés de chauffage et de refroidissement génèrent des contraintes thermiques susceptibles d’entraîner des déformations, une usure accélérée ou l’apparition de fissures de fatigue thermique, en particulier lorsque le système fonctionne à proximité de ses limites thermiques.

Exposition aux agents chimiques et aux conditions environnementales

De nombreux composants industriels fonctionnent dans des environnements particulièrement agressifs où ils sont exposés en permanence aux huiles hydrauliques, carburants, lubrifiants, produits de nettoyage, eau salée, ozone ou rayonnement ultraviolet (UV).

Tous les élastomères ne réagissent pas de la même manière face à ces agressions. Chaque formulation présente un compromis différent entre performances mécaniques et résistance chimique, ce qui fait du choix du matériau une étape essentielle du processus de conception.

Par exemple, un élastomère offrant d’excellentes propriétés d’amortissement des vibrations peut présenter une résistance limitée aux hydrocarbures ou à une exposition prolongée à l’ozone. À l’inverse, un composé très performant sur le plan chimique n’est pas nécessairement le mieux adapté aux sollicitations dynamiques répétées.

Le choix du composé élastomère doit donc toujours être réalisé en tenant compte de l’ensemble des conditions réelles de fonctionnement, et non des seules caractéristiques mécaniques mesurées en laboratoire.

Surcharges et conditions d’utilisation hors spécifications

Une grande partie des défaillances prématurées n’est pas liée à un défaut de fabrication, mais à des conditions d’exploitation qui dépassent les hypothèses retenues lors de la conception.

Les surcharges ponctuelles, les chocs, les défauts d’alignement, les vibrations excessives ou encore les freinages d’urgence répétés augmentent considérablement les contraintes supportées par les composants. Ces sollicitations accélèrent les phénomènes de fatigue, d’usure et de vieillissement, réduisant ainsi leur durée de vie.

Une connaissance précise des conditions réelles d’utilisation permet de développer des solutions sur mesure, capables d’offrir un niveau supérieur de fiabilité, de durabilité et de performances pour chaque application industrielle.

Comment prolonger la durée de vie des composants caoutchouc-métal

Choisir l’élastomère en fonction des conditions réelles de fonctionnement

L’une des erreurs les plus fréquentes consiste à sélectionner un élastomère uniquement sur la base de ses propriétés mécaniques initiales, sans tenir compte de l’environnement dans lequel il devra fonctionner pendant toute sa durée de vie.

La dureté ou le module d’élasticité sont des critères importants, mais ils ne suffisent pas à eux seuls.

Le choix du matériau doit également prendre en considération :

• la plage de températures de fonctionnement ;

• la nature, l’intensité et la fréquence des sollicitations dynamiques ;

• l’exposition aux huiles, carburants, fluides hydrauliques et autres agents chimiques ;

• la présence d’ozone, de rayonnements UV ou d’humidité ;

• la fréquence d’utilisation ainsi que le nombre total de cycles prévus.

Sélectionner dès le départ le composé élastomère le mieux adapté permet d’améliorer la fiabilité du composant, de limiter les interventions de maintenance et de réduire le coût global d’exploitation.

Concevoir le composant pour limiter les concentrations de contraintes

La géométrie d’un composant influence directement sa durée de vie.

Des variations brusques de section, une épaisseur insuffisante de l’élastomère ou une mauvaise répartition des charges favorisent l’apparition de concentrations de contraintes, à l’origine de fissures de fatigue et d’une dégradation prématurée.

Pour les composants soumis simultanément à des efforts de compression, de cisaillement et de torsion, il est recommandé d’optimiser la conception à l’aide d’outils de simulation tels que l’analyse par éléments finis (FEA – Finite Element Analysis).

Cette approche permet d’identifier les zones critiques, de redistribuer les contraintes avant la fabrication et de valider la conception dans des conditions proches de l’utilisation réelle.

L’analyse par éléments finis est particulièrement pertinente pour les applications ferroviaires, les équipements de levage, les systèmes de défense et, plus généralement, toutes les applications soumises à des sollicitations dynamiques complexes.

Dans de nombreux cas, la défaillance d’un composant n’est pas due au vieillissement de l’élastomère lui-même, mais à une perte d’adhérence entre le caoutchouc et son insert métallique.

La qualité de cette liaison dépend de plusieurs facteurs essentiels :

• la préparation de la surface métallique ;

• les opérations de nettoyage et de grenaillage ;

• le choix du système de collage ;

• les paramètres de vulcanisation ;

• la maîtrise de l’ensemble du procédé de fabrication.

Une liaison caoutchouc-métal correctement conçue doit conserver toute son intégrité malgré des millions de cycles de charge et de fortes variations de température.

C’est pourquoi la maîtrise du procédé de fabrication est tout aussi importante que le choix des matériaux. Des contrôles qualité rigoureux, associés à une parfaite traçabilité des opérations de production, sont indispensables pour garantir des performances durables et reproductibles.

Garantir un montage correct

Même un composant parfaitement conçu peut voir sa durée de vie considérablement réduite s’il est installé dans de mauvaises conditions.

Un défaut d’alignement, une précontrainte excessive, un couple de serrage inadapté ou une déformation lors du montage peuvent générer des contraintes résiduelles qui accélèrent la fatigue de l’élastomère et compromettent la fiabilité de la liaison caoutchouc-métal.

Pour les applications critiques, il est essentiel de respecter les recommandations du fabricant concernant les tolérances, la séquence d’assemblage et les couples de serrage. Un montage conforme garantit que le composant fonctionne dans les conditions prévues dès son premier cycle d’utilisation, sans subir de sollicitations parasites susceptibles de réduire sa durée de vie.

Mettre en place une maintenance préventive

Des inspections régulières permettent de détecter les premiers signes de dégradation avant qu’ils n’affectent les performances de l’équipement ou ne provoquent une panne.

Au-delà des contrôles visuels classiques, les installations industrielles à forte disponibilité peuvent tirer parti des techniques de maintenance prédictive, telles que l’analyse vibratoire ou le suivi du comportement dynamique des équipements. Ces méthodes permettent d’identifier les variations de rigidité, de capacité d’amortissement ou de comportement mécanique bien avant l’apparition de dommages visibles.

La détection précoce de fissures, de déformations permanentes, d’une perte d’élasticité ou d’une dégradation de la liaison caoutchouc-métal permet de planifier les remplacements lors des arrêts programmés, de limiter les interruptions imprévues et d’optimiser les coûts de maintenance.

Bonnes pratiques pour prolonger la durée de vie des disques de frein industriels

La durabilité d’un disque de frein industriel repose sur un équilibre entre capacité thermique, résistance mécanique, compatibilité tribologique et conditions réelles d’exploitation.

Dans des secteurs tels que le levage, le ferroviaire, l’aéronautique, la défense ou les machines industrielles, il ne suffit pas de choisir un disque de frein en fonction de son diamètre ou de son couple nominal. Le système de freinage doit être considéré dans son ensemble.

Une démarche d’ingénierie efficace couvre toutes les étapes, depuis l’analyse du cycle de freinage jusqu’au suivi du composant en service.

Définir le cycle de freinage et l’énergie thermique à dissiper

La première étape consiste à caractériser avec précision les conditions réelles de fonctionnement de l’installation.

La masse ou l’inertie du système, la vitesse, la fréquence des freinages, le temps entre deux cycles, les charges appliquées et l’environnement d’utilisation influencent directement la quantité d’énergie thermique générée lors de chaque freinage.

Ces paramètres permettent de calculer l’énergie à dissiper lors de chaque cycle ainsi que son accumulation lors d’un fonctionnement continu.

Dans les équipements de levage, par exemple, un frein peut assurer plusieurs fonctions : frein de service, frein de maintien ou frein de secours. Chacune correspond à un niveau de sollicitation spécifique qui doit être pris en compte lors du dimensionnement du système.

Choisir le matériau du disque et garantir la compatibilité tribologique

Le choix du matériau d’un disque de frein doit tenir compte de plusieurs propriétés essentielles :

• la conductivité thermique ;

• la résistance à l’usure ;

• la stabilité dimensionnelle ;

• la résistance à la fatigue thermique ;

• la compatibilité avec le matériau de friction.

Une résistance mécanique élevée ne garantit pas, à elle seule, de bonnes performances en freinage.

Un matériau présentant une faible capacité de dissipation thermique ou une sensibilité importante aux gradients de température peut entraîner des déformations, des fissures thermiques ou une usure irrégulière, malgré ses bonnes caractéristiques mécaniques.

Le choix du matériau doit également intégrer les traitements thermiques et de surface appliqués au disque, car ils influencent directement sa dureté, son état de surface, son comportement à l’usure et sa stabilité dans le temps.

L’objectif est d’obtenir le meilleur compromis entre performances de freinage, fiabilité et longévité.

Optimiser la répartition des pressions de contact

La pression exercée sur la piste de freinage doit être répartie de la manière la plus homogène possible.

Une pression excessive ou mal répartie entraîne la formation de points chauds, accélère l’usure et augmente les concentrations de contraintes.

À l’inverse, une pression insuffisante peut allonger les distances de freinage ou provoquer un glissement excessif, ce qui accroît l’énergie thermique à dissiper.

Une répartition homogène des pressions améliore non seulement la durée de vie du disque, mais aussi la régularité du freinage, le confort de fonctionnement et la sécurité globale du système.

Maîtriser la température de fonctionnement et prévenir les chocs thermiques

La surchauffe est l’une des principales causes de dégradation prématurée des disques de frein industriels.

Lorsqu’un disque est soumis de manière répétée à des températures supérieures à sa plage de fonctionnement nominale, il peut subir des transformations métallurgiques entraînant une perte de dureté, des déformations permanentes ou l’apparition de fissures dues à la fatigue thermique. Parallèlement, le matériau de friction peut se vitrifier, se dégrader ou perdre temporairement de son efficacité.

La maîtrise de la température constitue donc un facteur déterminant pour garantir des performances de freinage constantes et prolonger la durée de vie du système.

Selon l’application, plusieurs solutions peuvent être mises en œuvre pour limiter les contraintes thermiques :

• augmenter la masse thermique du disque ;

• améliorer le refroidissement naturel ou forcé ;

• accroître le temps de refroidissement entre deux cycles de freinage ;

• utiliser des disques ventilés lorsque la conception le permet ;

• répartir l’effort de freinage entre plusieurs organes de freinage ;

• optimiser les phases d’accélération et de décélération ;

• intégrer un freinage régénératif ou dynamique avant le freinage mécanique.

En limitant les pics de température, ces mesures contribuent à améliorer la fiabilité du système de freinage et à augmenter la durée de vie des composants.

Éviter la contamination des surfaces de friction

Les performances d’un système de freinage dépendent directement de l’état des surfaces de friction.

La présence d’huile, de graisse, d’humidité, de poussières, de résidus de peinture ou de produits de nettoyage peut modifier le coefficient de frottement et entraîner un comportement de freinage instable.

Cette contamination peut provoquer une diminution de l’efficacité du freinage, une usure irrégulière, voire des phénomènes de grippage localisés.

Dans certains cas, les contaminants pénètrent dans le matériau de friction lui-même, rendant toute opération de nettoyage superficiel inefficace. Il est donc préférable de prévenir toute contamination plutôt que d’en corriger les conséquences.

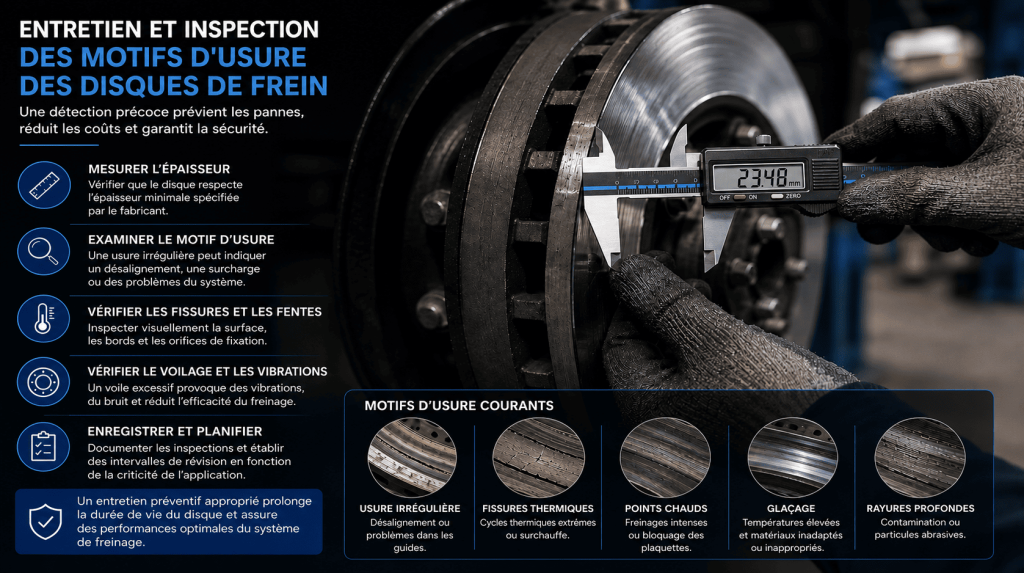

Contrôler les profils d’usure, et pas uniquement l’épaisseur du disque

L’inspection d’un disque de frein ne doit pas se limiter à mesurer son épaisseur résiduelle.

L’analyse du profil d’usure fournit de précieuses informations sur l’état de l’ensemble du système de freinage et permet souvent de détecter des anomalies avant qu’elles n’entraînent une défaillance.

Identifier ces anomalies dès leur apparition permet de traiter leur cause réelle plutôt que de remplacer simplement le disque et de reproduire le même scénario de défaillance.

Adopter une approche globale du système de freinage

En cas d’usure prématurée d’un disque de frein, remplacer uniquement le composant ne résout généralement pas le problème.

L’origine de la défaillance se situe souvent ailleurs : matériau de friction inadapté, mauvais alignement de l’étrier, refroidissement insuffisant, cycle de fonctionnement trop sévère ou encore dimensionnement inadéquat du système.

C’est pourquoi il est indispensable de définir des critères objectifs de remplacement, fondés sur des paramètres techniques mesurables tels que :

• l’épaisseur minimale admissible ;

• le voile maximal autorisé ;

• les limites d’apparition des fissures thermiques ;

• la température maximale de fonctionnement ;

• le nombre de cycles de freinage.

Les décisions de maintenance ne doivent jamais reposer uniquement sur un contrôle visuel.

La durée de vie d’un disque de frein est optimisée lorsque sa conception, son exploitation et sa maintenance sont envisagées dans une approche globale du système.

L’objectif n’est pas seulement de réduire l’usure du composant, mais de garantir un freinage fiable, reproductible et sûr pendant toute la durée de vie de l’équipement.

Comment JABE contribue à prolonger la durée de vie des composants caoutchouc-métal et des disques de frein industriels

Dans les applications industrielles exigeantes, la durabilité d’un composant dépend autant de la qualité des matériaux que de la pertinence de sa conception, de la maîtrise de son procédé de fabrication et de son adéquation avec les conditions réelles d’utilisation.

Chez JABE, chaque projet est abordé selon une démarche d’ingénierie fondée sur l’analyse technique et la collaboration étroite avec nos clients.

Nous étudions précisément les conditions de fonctionnement de chaque application afin de définir la géométrie, les caractéristiques mécaniques et les matériaux les plus adaptés.

Qu’il s’agisse de composants caoutchouc-métal ou de disques de frein industriels, nous sélectionnons les élastomères et les matériaux de friction en fonction de critères tels que :

• la résistance à la fatigue dynamique ;

• la température de fonctionnement ;

• la compatibilité chimique ;

• le vieillissement à long terme ;

• les performances mécaniques dans les conditions réelles de service.

La qualité de fabrication constitue également un facteur essentiel.

Nous maîtrisons rigoureusement chaque étape du processus de production, notamment les opérations de liaison caoutchouc-métal et les paramètres de vulcanisation, afin de garantir une adhérence durable, des performances constantes et une excellente fiabilité.

Chaque composant fait l’objet de contrôles et d’inspections tout au long de la fabrication afin d’assurer sa conformité dimensionnelle, sa répétabilité, sa traçabilité et le respect des exigences de nos clients.

Grâce à cette combinaison d’expertise en ingénierie et de maîtrise industrielle, JABE aide les fabricants à améliorer les performances de leurs composants, à réduire leur usure, à optimiser les coûts de maintenance et à accroître durablement la disponibilité de leurs équipements.

Conclusion

La durée de vie d’un composant n’est jamais le fruit du hasard.

Elle résulte d’une sélection rigoureuse des matériaux, d’une conception optimisée, d’un procédé de fabrication parfaitement maîtrisé et d’une connaissance approfondie des conditions réelles de fonctionnement.

Au-delà du simple nombre d’heures de service, la véritable longévité d’un composant se mesure à la fiabilité qu’il apporte à l’ensemble du système pendant toute sa durée d’exploitation.

Chez JABE, nous concevons et fabriquons des composants en caoutchouc, des composants caoutchouc-métal et des disques de frein industriels avec un objectif clair : offrir un niveau maximal de fiabilité, depuis le premier cycle de fonctionnement jusqu’au dernier.

Grâce à notre expertise en ingénierie, à la maîtrise de nos procédés de fabrication et à notre collaboration étroite avec les fabricants, bureaux d’études et équipes de maintenance, nous aidons nos clients à réduire les arrêts non planifiés, à optimiser leurs coûts de maintenance et à améliorer durablement les performances de leurs équipements.
